SongShuo
惠普支持工程师
2,703 次查看

该电脑型号为双硬盘,双内存插槽配置
出厂搭载单根内存或单块硬盘配置的电脑,可根据需求升级加装



硬盘规格:支持PCIE NVMe协议固态硬盘,可选256GB/512GB/1TB容量



内存规格:DDR4 3200 SODIMM内存支持的容量搭配:
4GB (4GB x 1)
8GB (8GB x 1或4GB x 2)
12GB (8GB x 1 + 4GB x 1)
16GB (8GB x 2或16GB x 1)
32GB (16GB x 2)



拆机注意事项:

拆机前一定做好静电防护,可穿戴静电防护手套,静电环,或触摸其他金属物品释放身体静电。



我们将电脑倒置于平整的桌面上,D壳出风口处为顶部。

电脑总共有五颗螺丝,需注意顶部的三颗螺丝是不脱落螺丝,只需拧松即可
底部的两颗螺丝需要拧掉。







将螺丝松动后,从顶部缝隙较大的边框将翘片或者撬棒插入,沿着机身底壳四周将缝隙将缝隙扩大,机器底部的卡扣会随着缝隙扩大而松开。




拿开底壳后可以看到电脑内部主板,做任何硬件替换前,一定要将电池的排线拔掉




硬盘拆装:








将固定螺丝拆掉后,拔出硬盘即可。加装硬盘同理,将金手指(黄色金属部位)插入硬盘插槽后 固定螺丝。



注:若机器出厂是双硬盘,文章图片左下角标记【2242尺寸】的硬盘位,有可能会自带2230尺寸的硬盘+托架,此托架也可以添加2242尺寸的硬盘。
反之,若机器出厂是单硬盘,文章图片左下角标记【2242尺寸】的硬盘位,不会自带硬盘托架,只能添加2242尺寸的硬盘

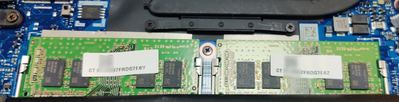

内存拆装:

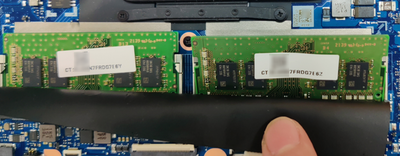

掀起内存上的黑色防尘片,可以看到内存的插槽




将购买的内存金手指部分斜插进入内存卡槽,内存插槽有防呆设计,如果内存正反错误是无法插入的。










内存插好后 轻往下压,两侧卡扣会自动固定内存。
