光影精灵8(16英寸)版本为双硬盘双内存插槽配置,出厂搭载单根内存或单块硬盘配置的电脑,可根据需求升级加装。

15英寸版本为单M.2硬盘位,只能替换硬盘,无法加装额外硬盘。



硬盘规格:一个pcie 4.0x4和一个一个pcie 3.0x4

M.2接口,2280尺寸,单个可选512G或1TB容量,超过该容量的硬盘需个人测试。



内存规格:DDR5  4800mhz频率

支持的容量搭配:

16GB (8GB x2或16GB x 1)

24GB(8GB+16GB)

32GB(16GB x2)



拆机注意事项:

拆机前一定做好静电防护,可穿戴静电防护手套,静电环,或触摸其他金属物品释放身体静电。



后盖拆卸:

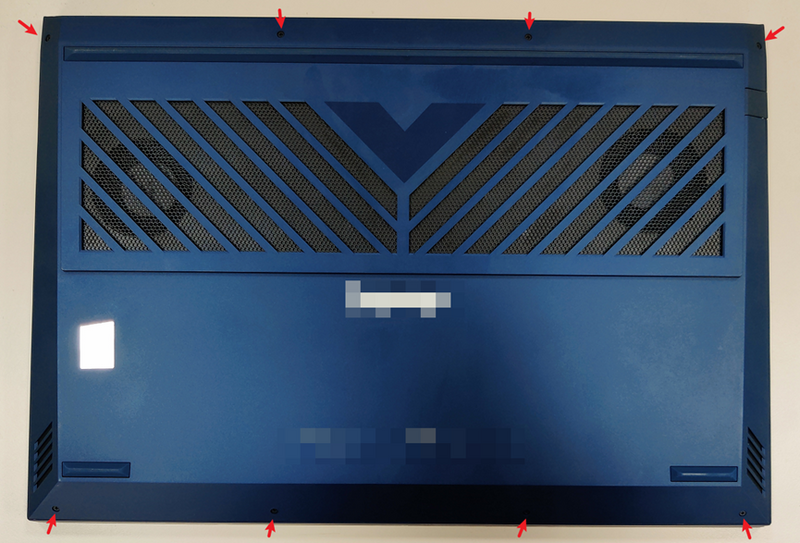

整机一共有八颗螺丝,均是可拆卸螺丝,依次卸下后建议用收纳盒暂放,避免螺丝丢失。




螺丝依次取下后,使用拆机翘片,撬棒等从电脑出风口处缝隙较大些的地方,将翘片插入,进一步扩大缝隙,使底壳四周的卡扣脱离。




 底壳四周卡扣全部脱离后,就可取下后盖,看到主板

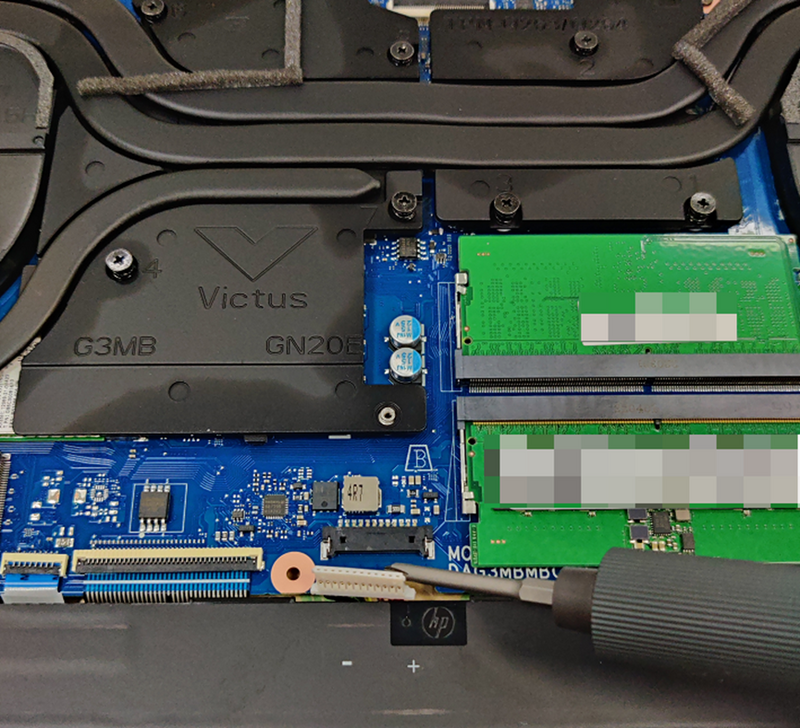

 做更换升级硬件前,一定要断开主板电源!

(如图所示,将电源排线与插槽分离。抓住排线两侧的塑料卡扣向下拔出电源排线,请不要抓住电源线向下拽!)




内存拆装:

内存条两侧会有固定卡扣,只需轻轻的将两侧卡扣外掰,内存条就会向上翘起,此时就可以将内存取下。




 添加内存,接口有防呆设计保护,对准插槽即可区分正反面。




内存侧插将金手指部分(黄色金属部分)部分插入插槽,向下轻压,两侧卡扣会自动固定内存。




 硬盘拆装:

将空余硬盘位的固定螺丝拆除,并撕开散热片导热硅胶垫上的薄膜




硬盘加装时将金手指部分(黄色金属部位)插入硬盘插槽,向下轻压硬盘。




将散热片盖在硬盘上,通过螺丝固定硬盘和散热片。




 收尾步骤:

1:将电源排线恢复

2:先将电脑底壳扣上,按下开机键后耐心等待1-2分钟,画面出现CMOS 502提示后回车进入系统

3:检查硬盘及内存是否有升级后的容量变化

4:电脑关机,将剩余螺丝固定上
