SongShuo
惠普支持工程师
10,485 次查看

该电脑型号为双硬盘,双内存插槽配置
可根据个人使用需求,替换升级或加装

(图片拍摄样机为工程机,与零售版可能会有差异,仅供参考)



硬盘规格:2个M.2 2280接口

支持M.2 PCIe 4.0x4 NVMe 固态硬盘,单个可选512G或1TB或2TB容量



内存规格:2个内存插槽
Intel HX core i5/i7: DDR5-4800
Intel HX core i9: DDR5-5600



注意事项:
拆机前一定做好静电防护,可穿戴静电防护手套,静电环,或触摸其他金属物品释放身体静电。



后盖拆卸:

依次卸下D壳的八颗螺丝,可放置在螺丝盒中避免丢失。




使用专业翘片沿着机身四周,将卡扣依次脱离







断开电源:
卡扣脱离后,取下后盖可以看到主板全貌
此时做任何硬件操作前,一定记住断开主板电源排线!



钳住排线两侧卡扣向下用力,使排线缓慢脱离线槽,请勿直接抓住电源线向下拽!







 内存拆装:
内存插槽两侧有卡扣,轻轻将卡扣向外掰,脱离固定后内存会向上翘起,此时就可以将内存拔掉。










安装内存参考上方图二

将内存金手指(金属部分)倾斜角度插入插槽,轻轻下压,两侧卡扣会固定内存,操作即可完成。

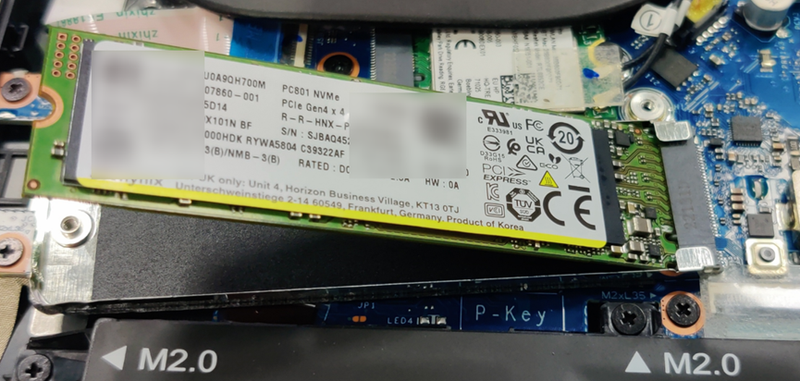

硬盘拆装:

卸下空余硬盘位的固定螺丝




将顶部散热片取下,硬盘会翘起,呈现张力状态,此时就可以将硬盘取下




顶部散热片黏性较强不好脱离的话,可以将整个散热片取下,再分离开

空余硬盘位升级硬盘时,若顶部硬盘散热片覆有蓝色保护膜请撕掉




将散热片底部放置主板上,对好螺丝孔,按照上方图片示例,倒序安装硬盘即可。





 收尾:

操作完毕后,切记将电池排线恢复,安装D壳后并开机

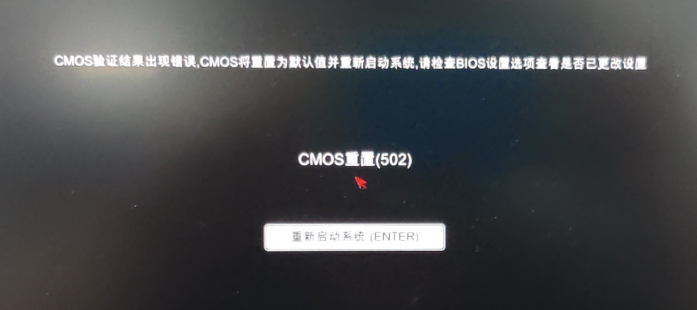

首次开机所需时间较长,耐心等待10-20分钟,出现CMOS提示后回车,即可进入系统
