手动修改暗影精灵BIOS主板信息,完美开机不弹主板信息错误

惠普HP OMEN 15-ax020TX 暗影精灵 II 代游戏本
Microsoft Windows 10 (64-bit)

前面升级暗影精灵2笔记本BIOS,重启后本本变砖无法开机,用编程器烧录后每次开机报主板名称、配置、序列号、编号、CT码错误,需要按ENTER键跳过错误才能进入系统,进入BIOS主板信息均无,开机LOGO变成惠普LOGO。图片1.png

我在社区也发帖求助过,详情见我另一帖子。没有得到解决办法,但是专家回复令我想到一个思路,他说在用官方升级程序升级BIOS时有一个小工具验证升级,如果验证成功升级时会把主板信息写入BIOS文件,用编程器烧录则没有这一步验证过程,所以主板信息全部丢失。图片3.png

所以我想没有验证工具自动写入我也可以手动修改BIOS文件里的主板信息,这里幸好我在烧录BIOS文件的时候顺便把原来的BIOS文件导出做了个备份,这样我就能对比新旧BIOS文件数据。通过在网上查询资料,最终用PhoenixTool,xsearch,winhex三个软件完成对BIOS文件的完美修改,详细过程如下:

第一步:用PhoenixTool打开原来备份的bank.bin文件,把里面的数据提取出来,在文件夹内多出来一个DUMP文件夹,里面的文件就是提取出来的BIOS数据。

第二步打开xsearch软件,在一个或多个文件中输入原来的主板序列号(我原来BIOS主板序列号是5CD6290BYL),搜索位置选择提取文件的位置,选择搜索,右边搜索结果有4个文件含序列号字符,PADDING_2226.ROM这个就是需要修改的文件。图片2.png

第三步就是用winhex软件打开PADDING_2226.ROM这个文件。“搜索”里面选择“查找文本”,继续输入主板序列号5CD6290BYL,点击搜索,然后在00065536至00065744行显示的就是主板号码,序列号,CT码等主板信息,用手机拍下这几行16进制数据,等会在新文件中逐行手动输入。图片4.png

第四步用PhoenixTool打开下载最新的BIOS文件,下载的BIOS文件解压出来有三个,我选择的0820D文件进行修改。

这里操作要注意下细节,品牌选择“HP”,method选择“Module”,然后选择Advanced,里面选择允许用户修改模块和无SLIC,选择”完成”,忽视警告。当显示“You can now................DUMP directory”窗口时,不要点击“确定”,不然软件就自动封装BIN文件了,修改了也没有。图片5.png图片6.png图片7.png

第五步用winhex软件打开目录下DUMP文件夹内的PADDING_2226.ROM文件,翻到第00065536行,这里可以看到所有数据均填充为“0”,对照刚才保存的16进制数据,一一对照位置进行修改,修改后点击保存。图片8.png



第六步回到PhoenixTool,现在点击“确定”,继续弹出如下窗口“SLIC performed.......0820D_SLIC.bin”,点击“确定”,表示bin文件重新封装为0820D_SLIC.bin文件,存放在桌面001文件夹下面。图片9.png

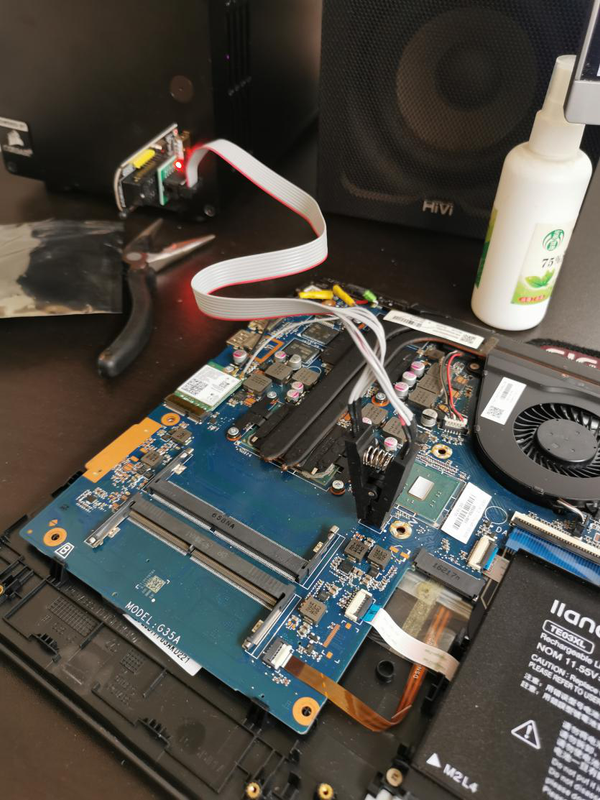

第七步用编程器把新生成的bin文件烧录到芯片中。重新开机进入BIOS。所有主板信息全部回来了,开机也不报主板信息错误,开机LOGO变回暗影精灵LOGO。希望对遇到同样问题的机友有所帮助。
